Dispensador de etiquetas Cab serie HS y HV

Manejo cómodo y dispensado de etiquetas preciso y sencillo. Con los dispensadores de etiquetas Cab HS y VS, todos los tamaños de etiqueta pueden dispensarse fácilmente. Las etiquetas pueden ser troqueladas o cortadas sin espacios intermedios.

La forma exterior es discrecional, tanto si es rectangular como redonda. También es posible dispensar material transparente.

Dos sentidos de dispensado – HS Dirección a dispensar horizontal o VS Dirección a dispensar vertical.

Dos paneles de control – Versión básica o con panel de control.

Tres anchuras de material para HS y VS – 60 mm, 120 mm o 180 mm.

Descripción

Dispensador Etiquetas Cab HS – VS

Dos sentidos de dispensado

Existen dos modelos para que las etiquetas se puedan retirar correctamente en cada aplicación.

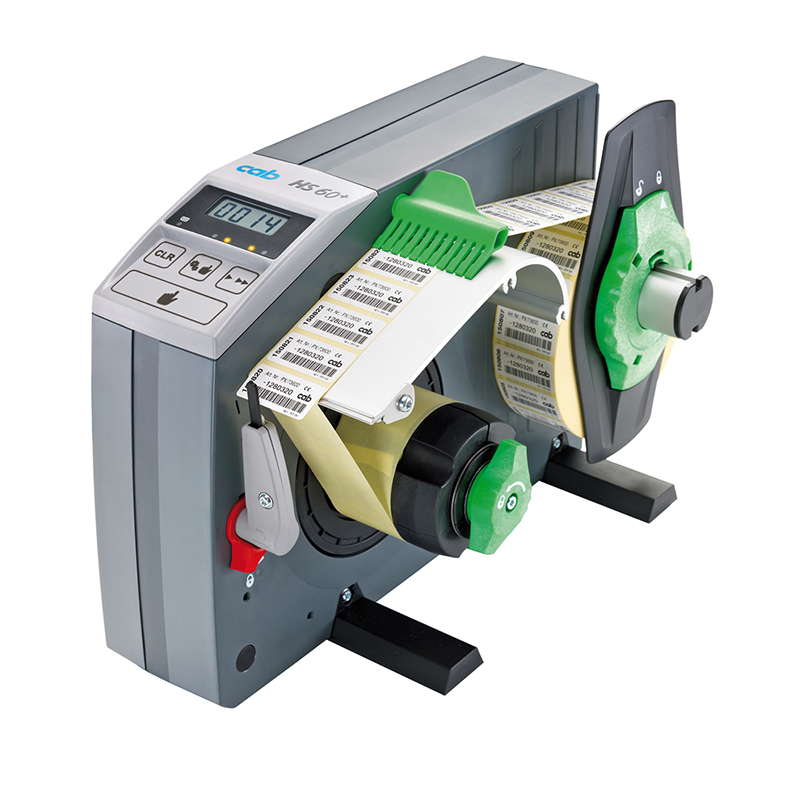

pie en adelante  HS Dirección a dispensar horizontal, donde la etiqueta es retirada hacia arriba desde su borde inferior y adherida al producto.

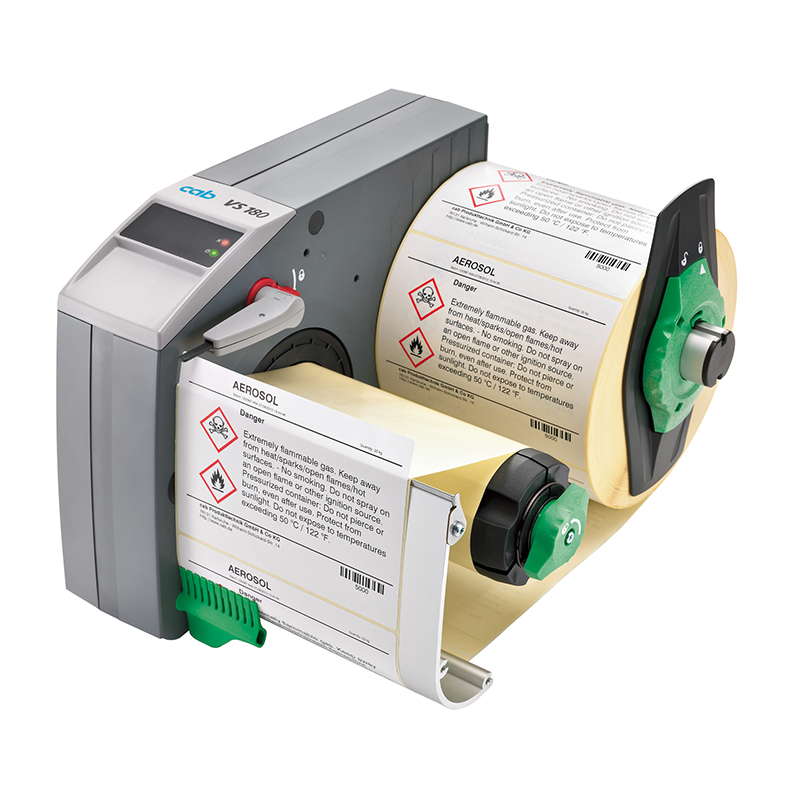

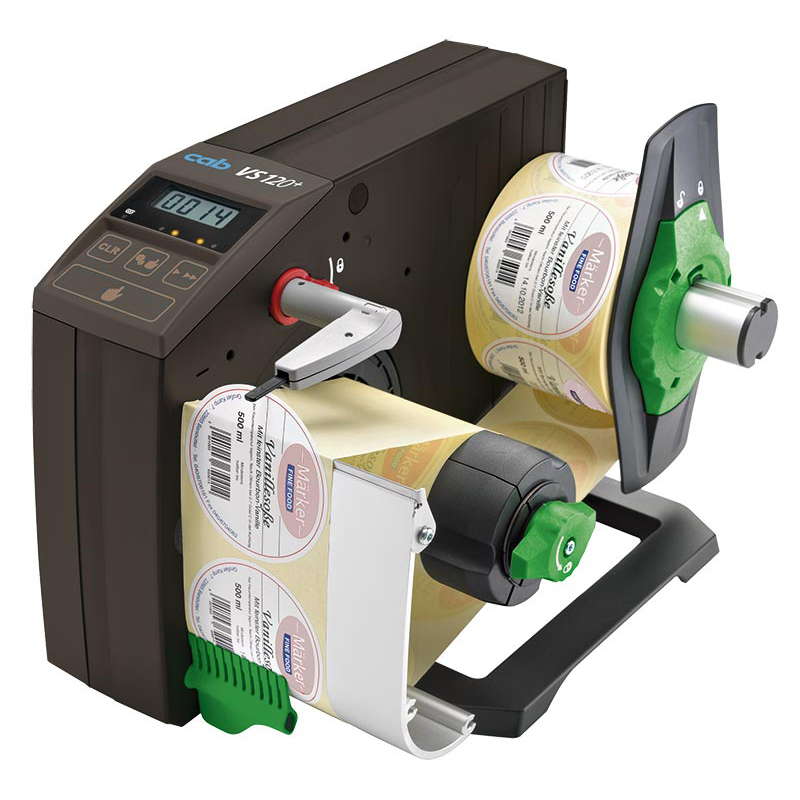

cabezal en adelante  VS Dirección a dispensar vertical, donde la etiqueta es retirada hacia adelante desde su borde superior y adherida al producto con el recorrido más corto. Adecuado especialmente para etiquetas grandes, pues el lado con el adhesivo ya esta alineado con el producto.

Dos paneles de control

Versión básica – Avance de etiquetas – automáticamente después de la retirada de la etiqueta.

Con panel de control  – Contador de etiquetas de 0 a 9.999.
Avance de etiquetas – lento / rápido, después de accionar la tecla de control, o automáticamente después de la retirada de la etiqueta, o mediante señal externa en la parte trasera del aparato.

Tres anchuras de material para HS – VS

Panel de control
En el panel de control pueden seleccionarse distintos modos operativos. Por ejemplo, la velocidad de avance puede regularse como “lenta” o “rápida”. Después de la retirada, el avance de la etiqueta se realiza automáticamente, mediante una tecla de control, o mediante una señal externa. Un contador indica la cantidad de etiquetas que ya han sido retiradas.

Sensor de etiquetas
Con etiquetas redondas, el sensor se regula sobre el vértice (cenit) A de la etiqueta. La altura de dispensado previo B puede ajustarse entre 4 y 18 mm.

Freno de etiquetas
El freno tensa el material de soporte para que las etiquetas puedan dispensarse de forma segura. En los cambios de material, el mismo simplemente se gira  hacia afuera.

Bobina de enrollado de la cinta transportadora
La cinta de soporte se coloca y se sujeta de forma sencilla inmediatamente por detrás del borde dispensador. El potente motor la rebobina completamente.

Soporte de rollos
Gracias a su robusto soporte, los rollos de etiqueta son guiados de forma segura.

Características Técnicas



standard Standard

  Datos técnicos comunes HS VS con panel de control “+”
Dirección a dispensar horizontal vertical
Dirección de las etiquetas – impresión pie en adelante cabezal en adelante
Etiquetas en rollos, marcas de troquelado o cortada, opcional formato apliado en zig-zag
Materiales papel, textil, plásticos incluso transparentes
Velocidad de avance hasta mm/sec 200 100 / 200
Rollo de etiquetas: Diám. exterior hasta en mm 200
Rollo de etiquetas: Diám. de núcleo mm 38 – 76
Rollo de etiquetas: Peso, máx. kg 4
Rollo de etiquetas: Enrollado exterior o interior
Rebobinador
Material de soporte Diámetro exterior hasta en mm 155
Sensor de etiquetas
Detección borde anterior de etiquetas
Distancia al borde de aplicación A mm 5 – 55
Altura del dispensador B mm 4 – 18
Panel de control
Indicador del aparato “CONECTADO” LED verde LED y contador “CONECTADO”
Indicador del aparato Fallo LED rojo Contador parpadeante
Botón de selector Avance de etiquetas automática o bajo demanda standard
Tecla de control avance de etiquetas bajo demando standard
Botón de selector Velocidad de avance lento / rápido
Indicador LCD Contador de etiquetas 0 – 9999
Tecla de control Poner a cero el contador etiquetas standard
Indicador Dispensar a través de señal externa standard
Conexiones
Conexión de periféricos para dispensar bajo demanda a través de una señal externa standard
Enchufe de aparato frío tensión de red
Interruptor de corriente conectada / desconectada
Datos de funcionamiento HS y VS mobile
Tensión de red 100 – 240 V ~ 50/60 Hz 16,5 – 25 VDC
Consumo de potencia Funcionam. / M. de dispon. máx. 30 W / 5 W
Temp. / hum. ambiental: Funcionamiento +5 – 40°C, / 10 – 85% sin condensación
Temp. / hum. ambiental: Almacenamiento +0 – 60°C, / 20 – 80% sin condensación
Temp. / hum. ambiental: Transporte – 25 – 60°C, / 20 – 80% sin condensación
Impacto sonoro < 60 dB
Certificaciones CE, FCC class A, ICES3
Dimensiones específicas del aparato HS60 y VS60 HS120 y VS120 HS180+ y VS180+
Ancho de la etiqueta incl. material de soporte mm 8 – 65 20 – 120 80 – 180
Altura de la etiqueta Un uso mm 5 – 300 8 – 600 20 – 600
Altura de la etiqueta Múltiples usos 5 – 110 8 – 110 20 – 110
Dimensiones de la unidad
Altura x profundidad sin material en mm 250 x 360 250 x 360 250 x 360
Ancho mm 180 230 300
Peso kg 3,3 3,6 4,0
