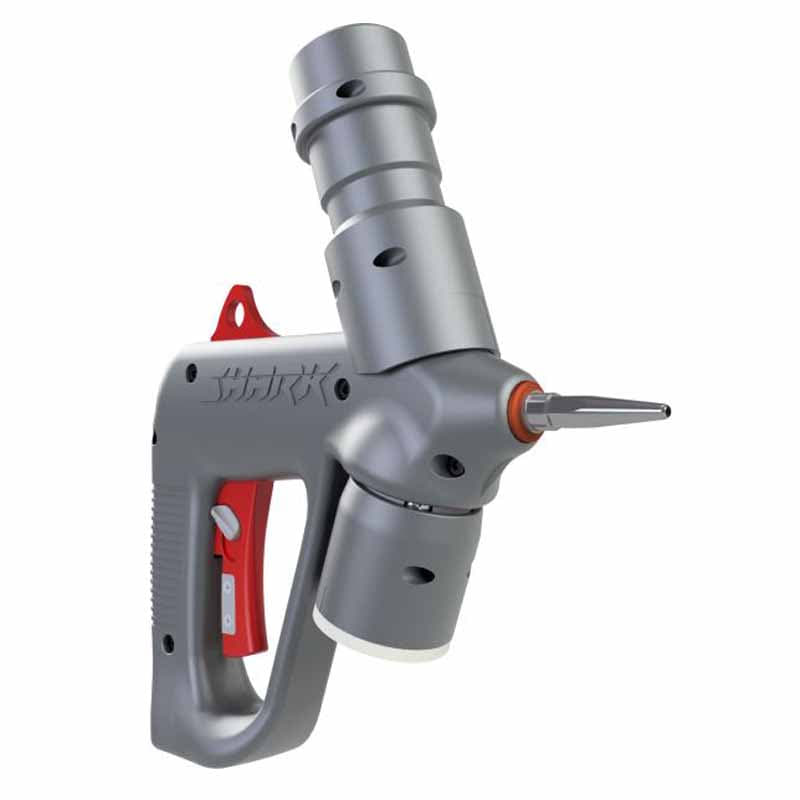

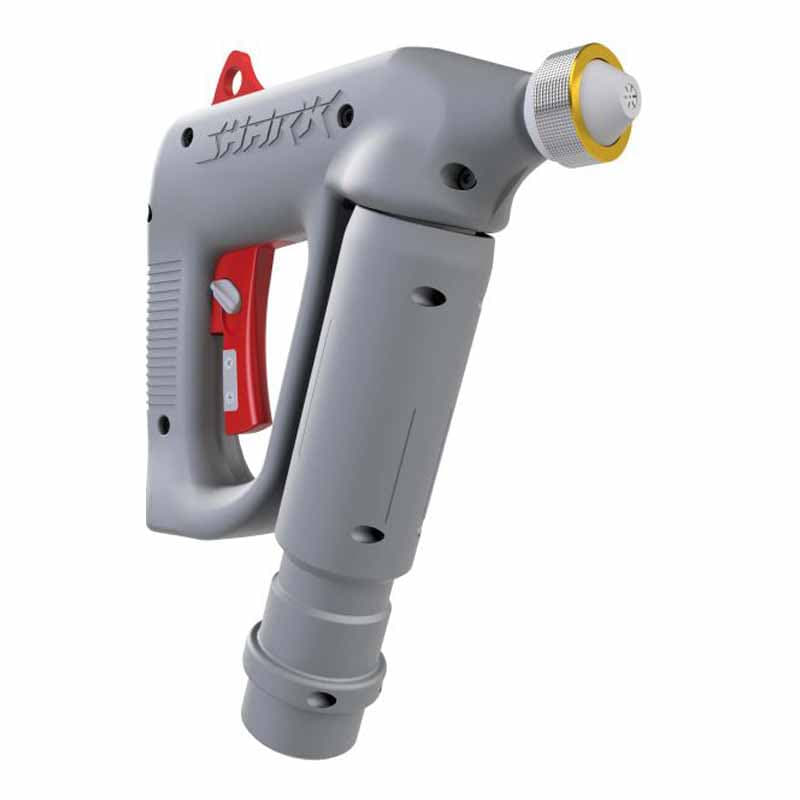

La serie de pistolas aplicadores de hot-melt Shark es la solución ideal para dispensar manualmente adhesivos termofusibles, ceras, selladores y muchos otros materiales termoplásticos similares. Ergonómicos, de peso y funcionamiento reducidos, pueden utilizarse para aplicaciones como embalaje, sellado manual de cajas, muestreo, paletizado y montaje de productos. Las pistolas Shark se adaptan a cualquier sistema de encolado PREO con bombas de pistón o de engranajes y están disponibles en dos versiones diferentes, perla o spray. La pequeña cantidad de componentes mecánicos y sellos reduce los costos de limpieza y mantenimiento de sus pistolas. La distribución del calor en la pistola se realiza mediante calentadores de cartucho incorporados, resistentes y de alta confiabilidad, y se controla con precisión a través del sensor PT100, que permite un ajuste perfecto de la temperatura. Se encuentra disponible una amplia gama de boquillas y mangueras termocalentadas de diferentes longitudes para completar la aplicación.
CONEXIÓN GIRATORIA DE 360°
Uso completamente flexible gracias a la conexión giratoria de 360° y a la ausencia de cables electroneumáticos externos, que permiten trabajar con extrema libertad, sin riesgo de daños por torsión de la manguera.
CUBIERTA DE AISLAMIENTO
Los componentes eléctricos y las direcciones del flujo de pegamento se colocan dentro del cuerpo de la pistola y no dentro del mango, para evitar el sobrecalentamiento del mango. La distribución del calor en la pistola es uniforme y los revestimientos aislantes, realizados con materiales de alta fiabilidad, permiten al operador trabajar sin riesgo de contacto con el adhesivo.
MÓDULO CON CARTUCHO INTERCAMBIABLE
Reducción de más del 70% del tiempo de mantenimiento, gracias al módulo equipado con sistema de cartuchos intercambiables.
PALANCA DE DISTRIBUCIÓN
Versión BEAD: palanca con accionamiento progresivo y bloqueo manual para evitar la liberación involuntaria de adhesivo.
Versión SPRAY: palanca con accionamiento progresivo y bloqueo manual para evitar la liberación involuntaria de adhesivo.

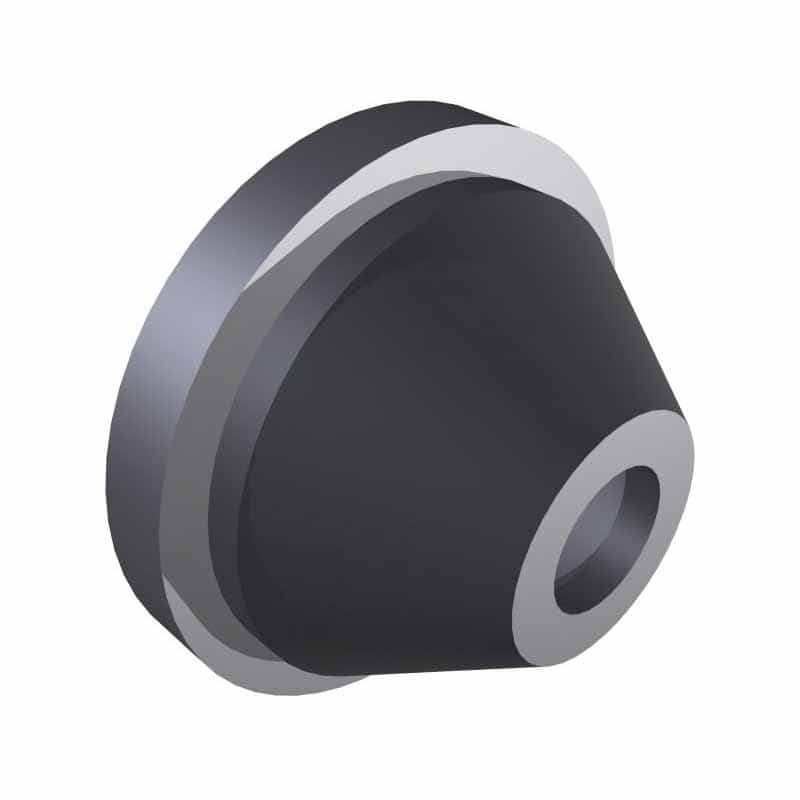

BOQUILLAS

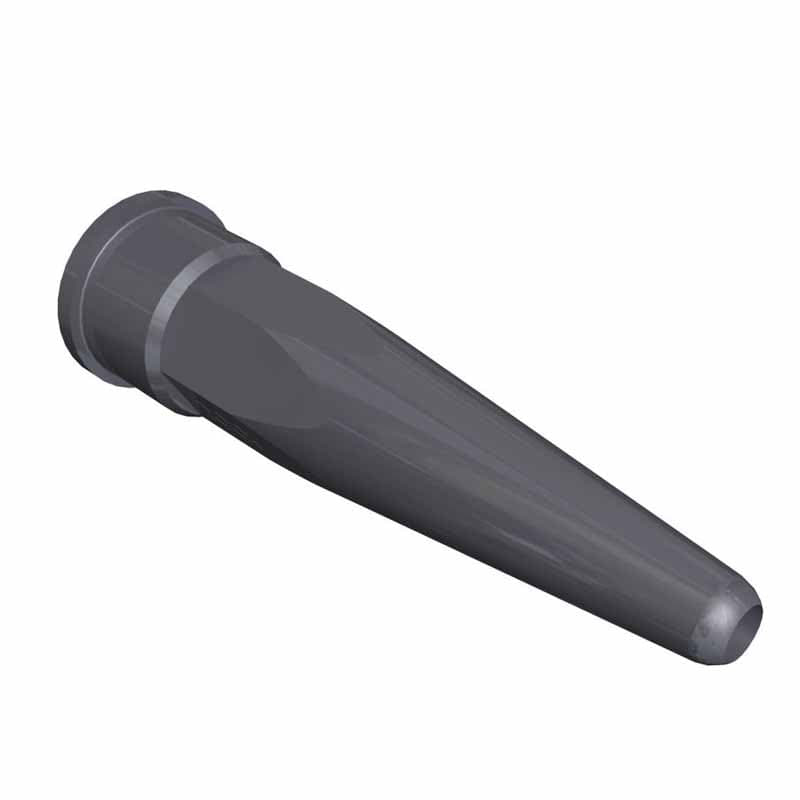

Versión BEAD: las pistolas Shark se suministran con boquillas de perlas con un diámetro mínimo de 0,30 mm y un diámetro máximo de 3,30 mm.

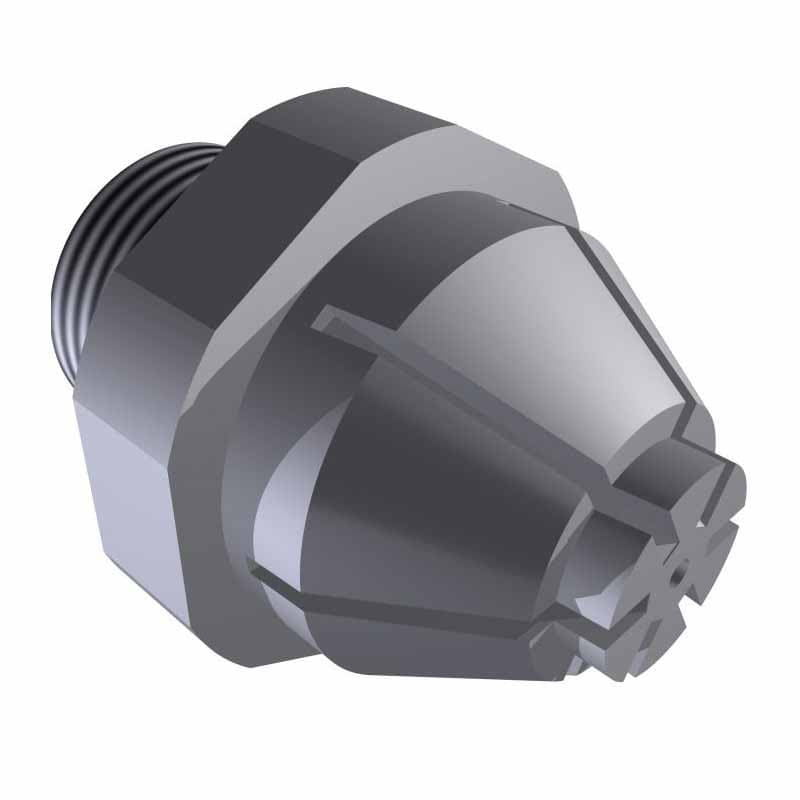

Versión SPRAY: las pistolas Shark se suministran con boquillas pulverizadoras de un diámetro mínimo de 0,30 mm y un diámetro máximo de 2,00 mm.
| CARACTERISTICAS GENERALES |
VERSIÓN BEAD |
VERSIÓN SPRAY |
| VERSIÓN |
Boquilla Bead (Version B) |
Boquilla Bead (Version s) |
| TIPOLOGÍA Y VISCOSIDAD DE ADHESIVO |
Hot-melt hasta 70.000 Cps |
Hot-melt hasta 70.000 Cps |
| TEMPERATURA DE TRABAJO |
50°C÷210°C (120°F÷410°F) |
50°C÷210°C (120°F÷410°F) |
| PESO (SIN MANGUERA) |
950 gramos (2,2 lb) |
1000 gramos (2,2 lb) |
| TIEMPO DE CALENTAMIENTO |
20′ a partir de temperatura ambiente(0°C÷45°C (32°F÷13°F) |
20′ a partir de temperatura ambiente(0°C÷45°C (32°F÷13°F) |
| TENSIÓN |
1/N/PE 230 V CA ±10% 50/60 Hz |
1/N/PE 230 V CA ±10% 50/60 Hz |
| POTENCIA INSTALADA |
50 W (0,8 A) |
150 W (0,8 A) |
| CONTROL DE TEMPERATURA |
PT100 ±0,5°C (1°F) |
PT100 ±0,5°C (1°F) |
| PRESIÓN MÁXIMA DE TRABAJO |
60 bar |
60 bar |
| CALEFACCIÓN |
Mediante termistor blindado |
Mediante termistor blindado |
| ÁNGULO DE ROTACIÓN |
360° |
360° |
| MODO DE ACTIVACIÓN |
Mediante gatillo con seguro |
Mediante gatillo con seguro |
| RACOR |
9/16”-18 UNF |
9/16”-18 UNF |
| TIPO DE PROTECCIÓN IP42 |
(Clase de protección I – Potencial de tierra – Según DIN VDE 0720) |
IP42 (Clase de protección I – Potencial de tierra – Según DIN VDE 0720) |
| BOQUILLA |
Diámetro 0,30 – 3,30 mm |
Diámetro 0,30 – 2,00 mm |
| MANGUERA |
Serie HM-SHP-B de 2,4 a 8,0 m |
Serie HM-SHP-S de 2,4 a 8,0 m |
