Impresora InkJet Z408 DOD macrocarácter

La marca italiana Zanasi, especializada en codificadores de altísima calidad, y de la que Grupo CBM es representante en España, llega con un una nueva evolución en la gama de productos DOD.

Z408 es un sistema capaz de gestionar, en combinaciones variables, todos los tipos de cabezal NZ hasta un máximo de 4, revelándose como una solución flexible e ideal en contextos caracterizados por la presencia de más líneas de producción, o por la necesidad de imprimir más líneas sobre los diferentes laterales del embalaje, con un rango de impresión comprendido entre 5 y 190 mm.

Descarga Catálogo Impresora Z408

RECIBA PRESUPUESTO

Categoría: Impresora Inkjet

Descripción

Gracias a la amplia compatibilidad con tintas de rápido secado y elevada adhesión, la impresora por chorro de tinta Z408 es altamente capaz de imprimir códigos de barras, logotipos y textos alfanuméricos sobre la superficie de cualquier materia prima y embalaje secundario, asegurando así eficiencia y fiabilidad en múltiples sectores y aplicaciones:

Sector metalúrgico

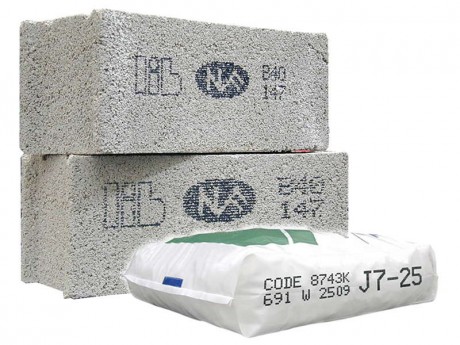

Sector construcción
Sector químico
Sector cerámico
Sector alimentario
Sector automovilístico

Aplicaciones sectores Z408

La carcasa en acero inoxidable, sólida y compacta, está dotada de una protección IP reforzada, que hace al sistema especialmente resistente al polvo así como a altas temperaturas y a chorros de agua, por lo que es muy idóneo para su utilización en ambientes de trabajo altamente extremos.

Software Orkestra

La interacción con el sistema de impresión industrial Z408 es muy simple e intuitiva gracias a Orkestra, el revolucionario software de gestión con una interfaz de usuario personalizable para cada operador a través de idioma, teclado y actividad. La pantalla táctil a color de 10,1” facilita la experiencia de codificación, así como el acceso al editor gráfico y a las funciones de stretch y drag&drop.

El software ha nacido de la exigencia de poder englobar y satisfacer las futuras necesidades de la Industria 4.0, y ha sido dotado por tanto, de módulos desarrollados a propósito para interactuar con los datos y con el resto de dispositivos:

Los puertos Ethernet, USB y serie permiten acceder a bases de datos externas y gestionar el contenido así como monitorizar el rendimiento del sistema remoto.
El módulo I/O configura libremente entradas y salidas a través de funcionalidades predefinidas (p.ej. reset de contadores, contactos de final o inicio de impresión, activación rele de alarma) en base a las exigencias específicas de línea, y sin necesidad de modificar el software.
El Módulo Serial Interpreter, por último, remplaza, decodifica y traduce automáticamente las informaciones procedentes de los dispositivos externos más comunes, como ERP, PLC, balance general, scanner y etiquetadoras.

Una mención especial se merece la consolidada tecnología patentada de solenoides, que contribuye a la moderación de los gastos, garantizando bajas inversiones iniciales y costes reducidos por cada impresión.

Características de impresión

Gestión de hasta 4 cabezales de 7 o 16 puntos, o 2 cabezales de 32 puntos, o 1 cabezal de 48 puntos
Hasta 10 líneas de impresión
Altura de los carácteres de 5 a 190 mm (0,20” – 7,48”)
Velocidad de los productos: hasta 180 mt/min (591 ft/min)
Velocidad de impresión: hasta 266 ct/seg
Hasta 6800 carácteres por mensaje
Archivo mensajes y logotipos: hasta 4 GB con memoria Micro SD expandible
Campos de texto fijos y variables (automáticos o externos)
Fuentes disponibles: 5×4, 5×5, 6×4, 7×4, 7×5, 9×5, 9×7, 10×8, 12×10, 16×10, 24×16, 32×18 y TrueType
Creación rápida de imágenes, formas y líneas con pantalla táctil
Fechador y calendario con varios formatos, numéricos y alfanuméricos
Contadores alfanuméricos incrementales/decrementales hasta 9 dígitos
Ripetición métrica consecutiva del mensaje
Ripetición personalizable del mensaje con simple activación de la impresión
Orientación de campo 0°, 90°, 180°, 270°
Impresión con ángolo de rotación del texto
Distancia cabezal – productos hasta 35 mm (1,37”)

Códigos de barras

2/5 Industrial, UPC-A, CODE 39, EAN 13

Características constructivas

Pantalla táctil LED en color TFT de 10,1”, antirreflectante y de alto contraste
Estructura en acero inoxidable AISI 304
Distancia cabezal – consola hasta 10 mt (33 ft)
Patas de goma

Características básicas

Exclusiva interfaz de usuario personalizable (funcionalidades, lenguas y alfabetos…)
Interfaz intuitiva con iconos gráficos
Editor grafico innovador con función drag&drop
Interfaz de usuario y teclados virtuales con lenguas y alfabetos extranjeros configurables
Purga y calibración de cada punto
Almacenamiento mensajes con nombre del archivo
Memorización de los parámetros de impresión en los mensajes
Verificación dimensional del mensaje
Acceso multi-nivel con login
Conteo del volumen de producción en tiempo real
Ayuda y manual de usuario en línea con fotos y videos contextuales

Cabezal de impresión

Tecnología de solenoides de alta eficiencia
Estructura en acero inoxidable AISI 304
Tintas de secado rápido y alta adhesión
Boquillas de acero inoxidable AISI 304
Boquillas de rubí sintético de alta precisión
Dimensiones cabezal de 7 puntos: 230 mm x 80 mm x 45 mm (9,0” x 3,15” x 1,80”)
Dimensiones cabezal de 16 puntos: 230 mm x 80 mm x 85 mm (9,0” x 3,15” x 3,35”)
Dimensiones cabezal de 32 puntos: 230 mm x 80 mm x 154 mm (9,0″ x 3,15″ x 6,06″)
Dimensiones cabezal de 32 puntos desalineado: 230 mm x 80 mm x 139 mm (9,0″ x 3,15″ x 5,47″)
Dimensiones cabezal de 48 puntos: 230 mm x 80 mm x 213 mm (9,00″ x 3,15″ X 8,38″)

Conexiones externas

Conexión serial RS232
Enlace Ethernet para redes LAN 10/100
Puerto USB 2.0
Gestión sensor para detección producto
Gestión codificador para movimientos irregulares
Alarma visual de agotamiento tinta
Interfaz BCD paralela de 6 bit
Puertos I/O configurables

Ambiente de trabajo / alimentación

Temperatura: de 0° a 50°C (32°-122°F)
Humedad: 0 – 90% (sin condensación)
Alimentación: monofásica, 85-240Vac, 50-60Hz, 400VA
Alimentación (más de 32 puntos): monofásica, 85-240Vac, 50-60Hz, 800VA

Versión Z408 PI

Z408 Pi es una impresora industrial macro carácter diseñada para imprimir utilizando tintas pigmentadas especiales. Es ideal para la industria pesada, más precisamente para tubos, hojas y barras de metal, tuberías y barras de plástico y otros productos hechos de goma.

Gracias al exclusivo sistema hidráulico con mezcla automática continua de la tinta y a los innovadores cabezales de impresión NZP, el sistema Z408 Pi desempeña un papel estratégico en la gestión de la impresión con tintas pigmentadas especiales.

Z408 Pi maneja cabezales de impresión NZP, disponibles en los modelos de 7 – 16 – 32 puntos, con altura de los caracteres hasta 120 mm. Estos cabezales garantizan la recirculación total de la tinta.

Los innovadores cabezales de impresión NZP están hechos de acero inoxidable AISI 304 con tecnología de solenoides de alta eficiencia, utilizan conexiones hidráulicas de teflón y conectores rápidos (CPC) y ofrecen una resistencia excelente a golpes y vibraciones en las líneas de producción.

El sistema Z408 Pi da resultados excelentes en los entornos difíciles, y permite obtener codificaciones de textos alfanuméricos, fechas de caducidad, contadores, lotes de producción y logotipos de alto contraste en superficies llanas, curvas e irregulares.

La consola, simple y compacta, con estructura en acero inoxidable AISI 304, está dotada de una pantalla táctil de 10,1″, que asegura una lectura clara y una programación fácil de los mensajes para imprimir.
