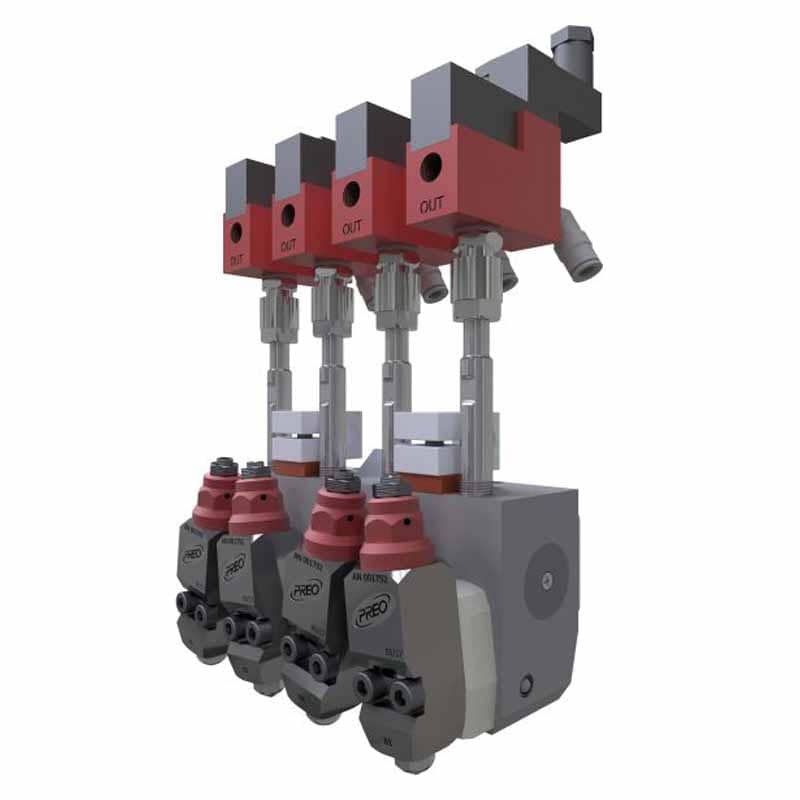

Las pistolas Preo de la serie REVOLUTION equipadas con módulos con diferentes tipos de diámetros de centro, proporcionan la mejor solución para cada problema de encolado y gracias a su pequeño tamaño y versatilidad pueden sustituir a las pistolas estándar multimódulo con distancias de centro fijas. Las principales características de Revolution son: velocidades de hasta 6.000 ciclos/minuto, módulo AMX45 con doble cartucho de junta intercambiable, boquilla autolimpiante Zero Cavity, revestimiento protector antiadherente de la carcasa, filtro de cola integrado y extraíble sin necesidad de desmontar la manguera. Una amplia y completa gama de modelos permite que incluso los Clientes más exigentes encuentren las mejores soluciones para cualquier necesidad de pegado.

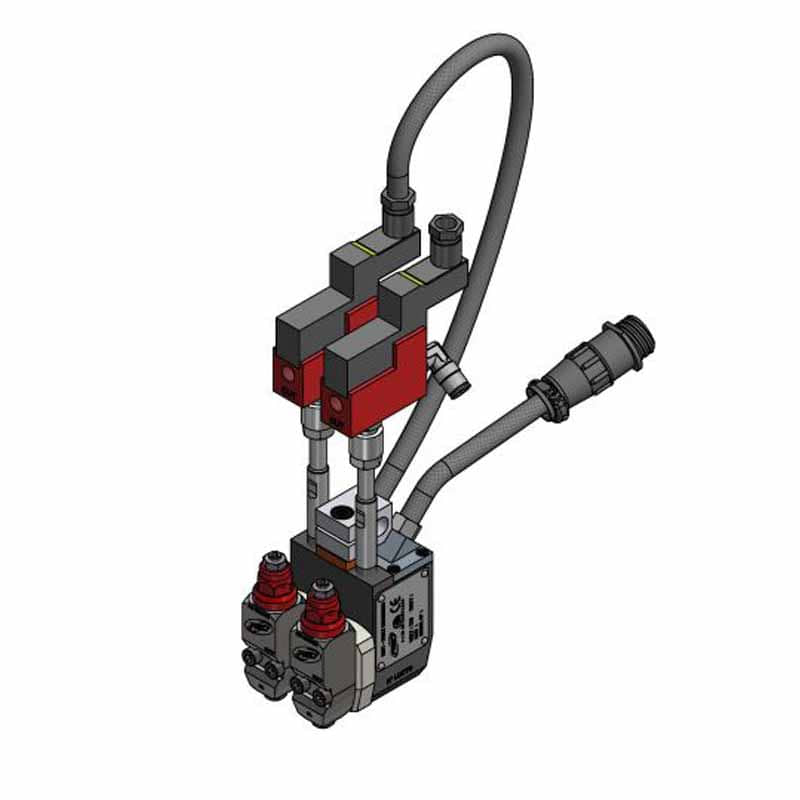

VÁLVULAS SOLENOIDES
Además de las electroválvulas estándar, Preo ha desarrollado un nuevo modelo que se sitúa en lo más alto de la oferta del mercado. Dependiendo de las aplicaciones requeridas, esta válvula puede ofrecer la solución del más alto nivel para tareas que requieren bajo consumo de energía, aplicaciones de alta velocidad y tamaño y peso pequeños.
CARCASA DE PISTOLA
La carcasa está construida en «Ergal», una aleación de aluminio que mejora considerablemente la resistencia del producto a los esfuerzos mecánicos. La cubierta de óxido duro hace que la limpieza y el mantenimiento de la pistola sean rápidos y sencillos.
CONEXIONES ELÉCTRICAS
Quitar el kit eléctrico es fácil, sencillo y seguro.
CALEFACCIÓN TÉRMICA
La pistola se calienta con bobinas calefactoras altamente confiables controladas por sensores extremadamente precisos.
MÓDULO AMX 45
Todas las pistolas están equipadas con un nuevo módulo de la serie AMX 45 que garantiza una aplicación de pegamento precisa y regulada. Este nivel de rendimiento sólo fue posible gracias a la especial atención dedicada durante las fases de diseño y construcción. El aspecto más importante del módulo AMX 45 es su innovador sistema de juntas con doble cartucho intercambiable, que garantiza un perfecto sellado a altas presiones y temperaturas además de un mantenimiento sencillo, económico y duradero.

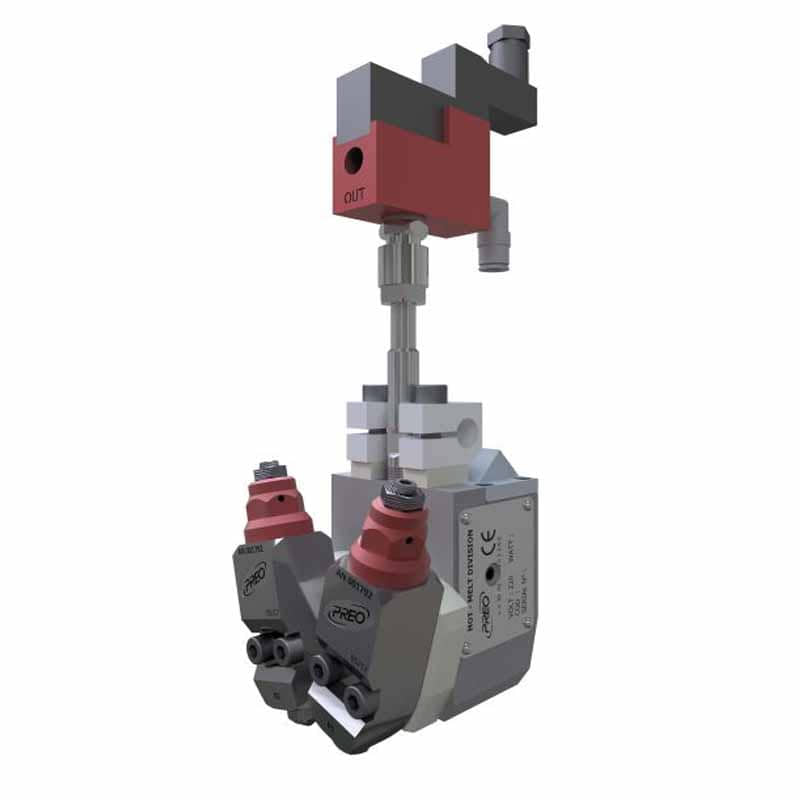

MÓDULOS CON DIFERENTES DIÁMETROS CENTRALES
La característica principal de estas pistolas es la posibilidad de modificar el diámetro central mediante la simple rotación de los módulos (directamente en línea y con la pistola en temperatura); esto permite realizar muchas aplicaciones diferentes usando una sola pistola. La ventaja consiste en una alta flexibilidad con el consiguiente ahorro de tiempo en mantenimiento, repuestos y parada de línea.

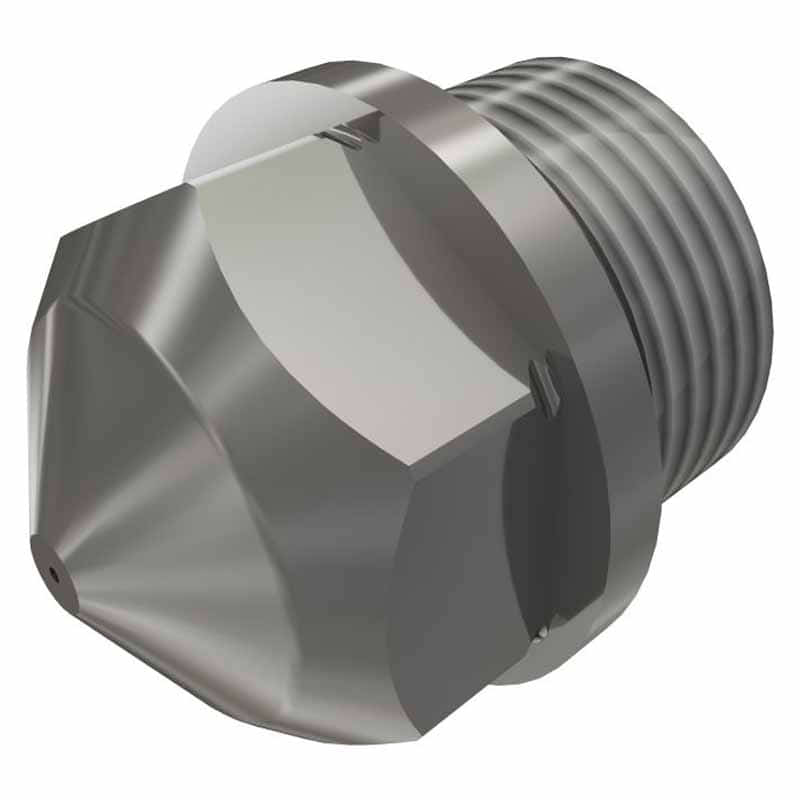

BOQUILLA
La pistola se suministra con boquillas autolimpiantes Zero-Cavity de acero inoxidable, disponibles con un diámetro mínimo de 0,25 mm hasta un máximo de 1,2 mm. Zero-Cavity es el término utilizado para designar el corte que cierra directamente el orificio de la boquilla, eliminando posibles impurezas y garantizando la limpieza constante de la boquilla y el correcto funcionamiento del sistema. La amplia gama de boquillas incluye diversas configuraciones y diseños especiales, en función de las necesidades del Cliente. Las características técnicas importantes son: el más alto nivel de resistencia al desgaste, la conductividad térmica y la geometría de construcción que garantizan la misma confiabilidad que las boquillas tradicionales de cavidad cero incluso si se utilizan boquillas de venas múltiples.
FILTRO DE PEGAMENTO
Esto garantiza una mejor distribución del pegamento y evita que las boquillas se obstruyan debido a la presencia de impurezas en el pegamento. El filtro está integrado en la carcasa, es de fácil acceso y se puede sustituir rápidamente sin desmontar la manguera.
| CARACTER CARACTERISTICAS GENERALES |
|
|
| VERSION |
G0SFA02LV0 |
G0SFA02LV0 |
G0SFA02KV1 |
G0SFA02LV1 |
G0SFA03KV0 |
G0SFA03LV0 |
| DIMENSIONES (X) |
229 mm |
246 mm |
256 mm |
273 mm |
228 mm |
245 mm |
| DIMENSIONES EN (y) |
91 mm |
108 mm |
91 mm |
108 mm |
91 mm |
108 mm |
| PESO |
1100 gr |
1100 gr |
1150 gr |
1150 gr |
1300 gr |
1300 gr |
| FIJACIÓN |
soporte de montaje con orificio de diámetro 10-12-12,7-14 mm |
| ADHESIVO AUTILIZADO Y VISCOSIDAD |
hot-melt hasta 100.000 Cps |
| TEMPERATURA DE FUNCIONAMIENTO |
50°C÷210°C (120°F÷410°F) versión estándar – 50°C÷230°C (120°F÷450°F) HT versión alta temperatura |
| CONTROL DE TEMPERATURA |
±0,5°C (1°F) – RTD o Ni120 (bajo pedido) |
| CALEFACCIÓN |
Elemento de cartucho |
| CUERPO DE LA PISTOLA |
cubierto con tratamiento de oxidación dura y filtro de cola integrado |
| BOQUILLA |
1-2-3-4 vías con diámetro mínimo 0,25 mm |
| CARACTERÍSTICAS ELECTRICAS |
| ALIMENTACIÓN ELÉCTRICA |
1/N/PE AC 230 V ±10% 50/60 Hz |
| CONSUMO DE ENERGIA |
200 W (0,9 A) |
| CARACTERÍSTICAS NEUMÁTICAS |
| VELOCIDAD DE CICLO MÁXIMA |
6000 ciclos/minuto |
| PRESIÓN MÁXIMA DE TRABAJO |
6 bares |
| POTENCIA DE LA ELECTROVÁVULA |
2,5÷17,1 W |
| VÁLVULA SOLENOIDE |
24 VCC, 5,0 vatios |
| TENSIÓN DE LA ELECTROVÁLVULA |
24 V (tensiones especiales bajo pedido) |
| PRESIÓN MÁXIMA DE TRABAJO |
55 bar |
