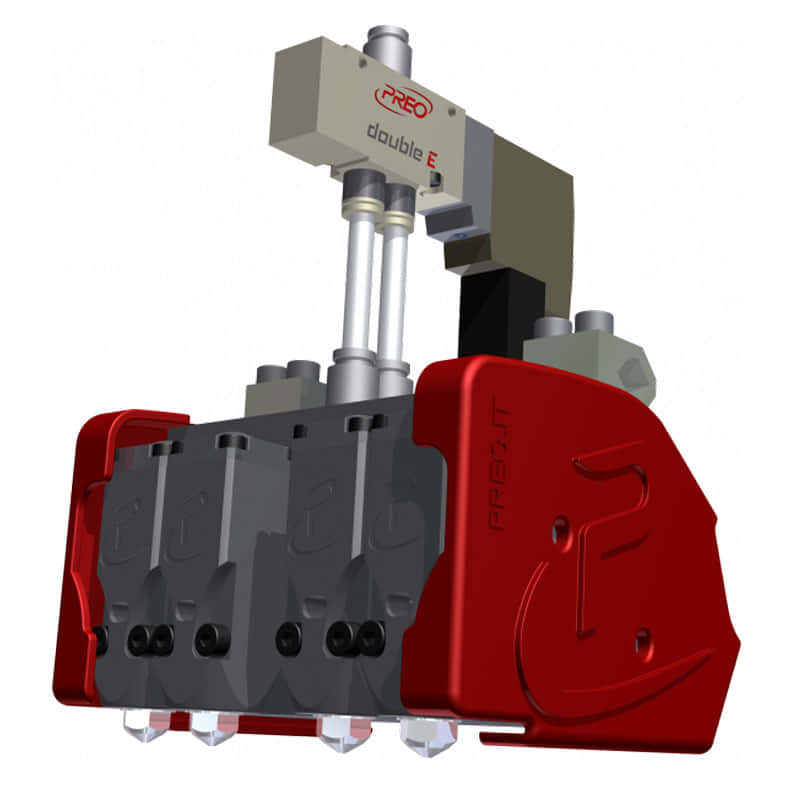

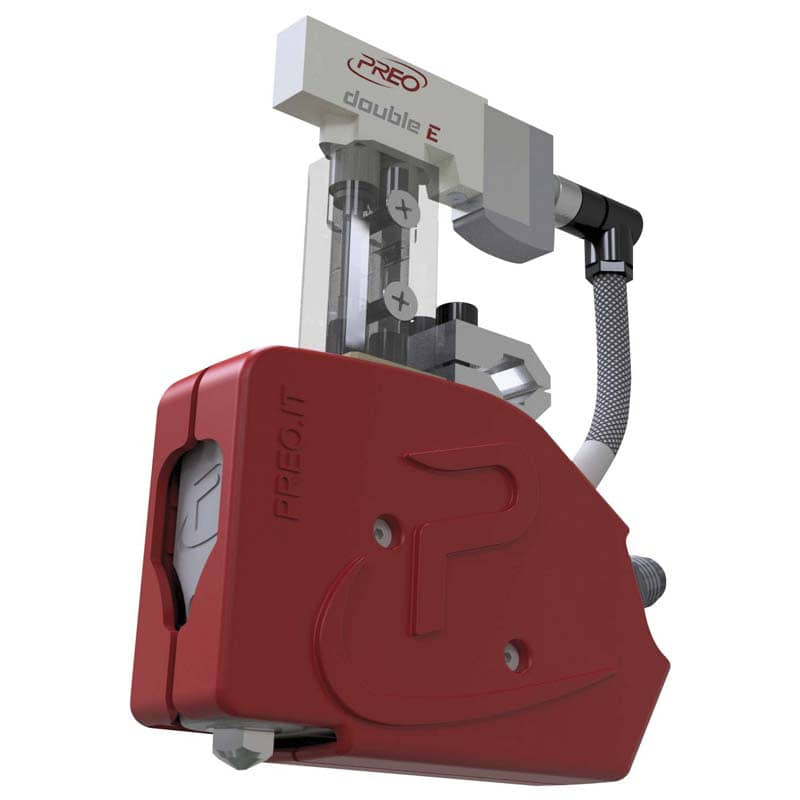

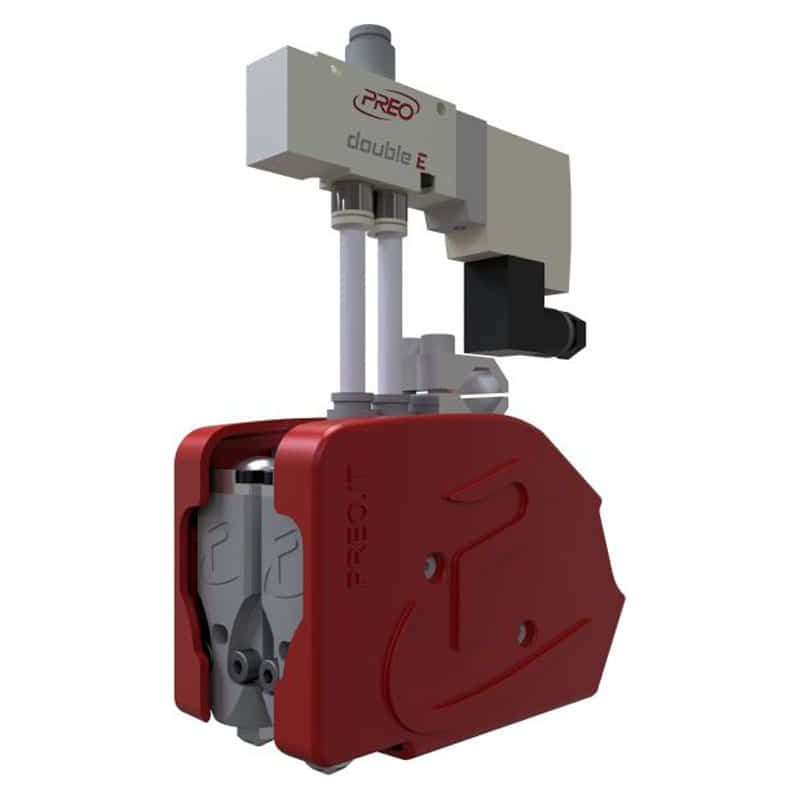

La nueva pistola Serie DOBLE E, con tapa aislante integrada, están disponibles en una amplia y completa gama de modelos para permitir encontrar siempre la solución óptima a cada problema de encolado.
Diseñada para la distribución de adhesivos termoplásticos de baja y media viscosidad, se fabrica en configuración con 1 o más módulos, diferentes distancias entre centros y boquillas y con 1 o más válvulas solenoides.
Las características más destacadas de la gama DOBLE E son:
Diseño compacto y pequeñas dimensiones para instalación en espacios reducidos.
Modularidad de los elementos.
Velocidad de hasta 8.000 ciclos/minuto.
Alta confiabilidad con una vida útil superior a 50 millones de ciclos.
Módulo de doble efecto AMX-45 AOAC (con doble cartucho con juntas intercambiables).
Boquilla auto limpiante de cavidad cero.
Tapa aislante de plástico duro y revestimiento protector antiadherente en el cuerpo de la pistola con filtro de cola integrado y extraíble sin necesidad de desmontar la manguera.

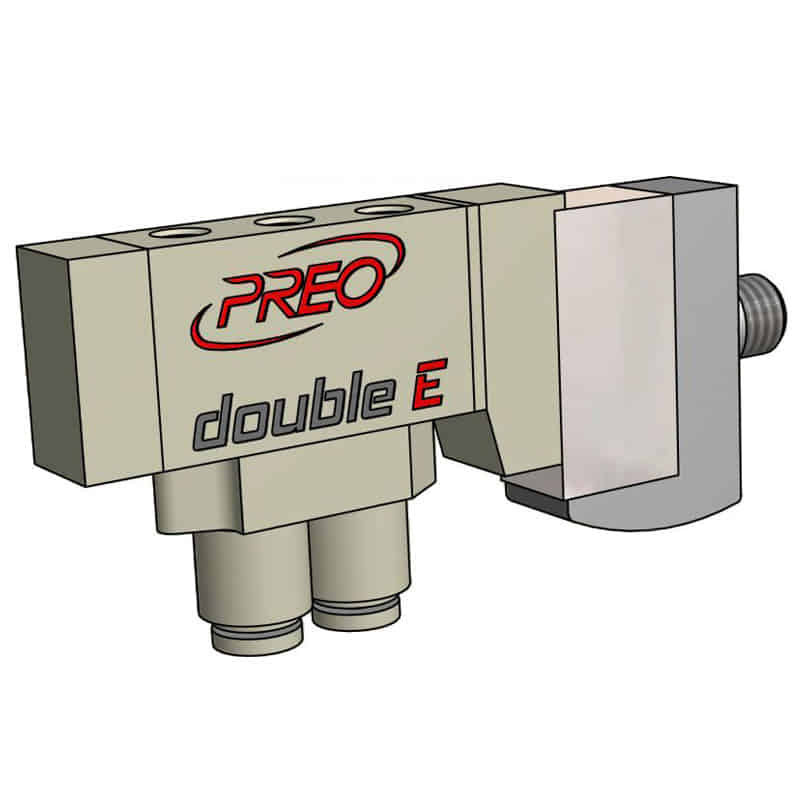

VÁLVULAS SOLENOIDES
Disponibilidad de una amplia variedad de válvulas solenoides estándar y especiales, desarrolladas específicamente para pistolas Doble E.
Constituyen una excelente solución donde se requiere bajo consumo energético, altas velocidades de aplicación y pequeñas dimensiones.

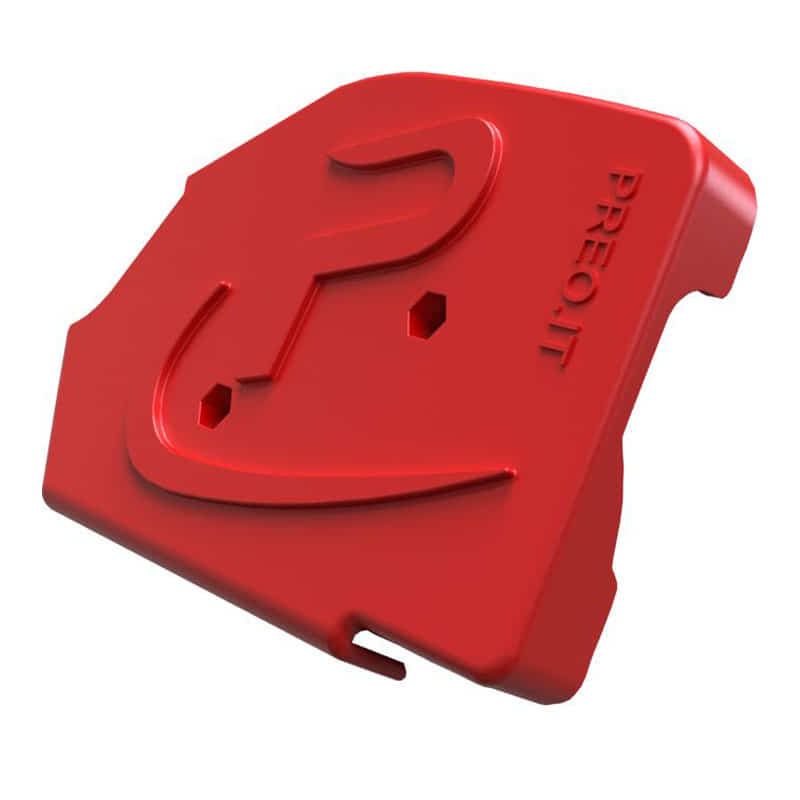

CUBIERTA AISLANTE
Fabricado en material plástico aislante para altas temperaturas, protege al usuario de contacto accidental, reduciendo el consumo de energía y mejorando la calidad de la aplicación al mantener constante la temperatura del adhesivo.

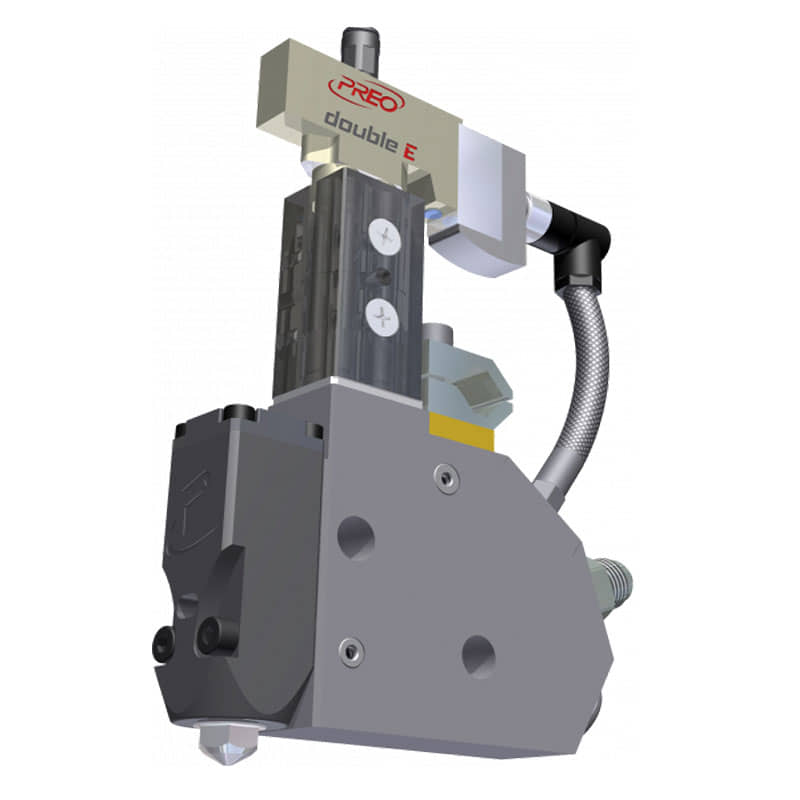

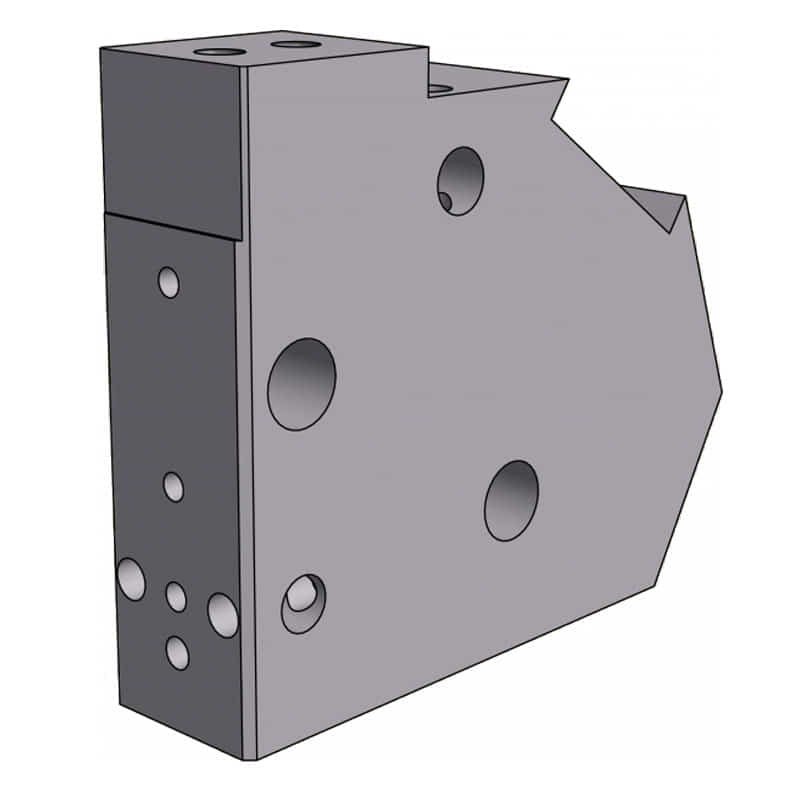

CUERPO DE PISTOLA
Fabricada en «Ergal» (material que mejora notablemente la resistencia a los esfuerzos mecánicos), está recubierta de óxido duro para hacer el mantenimiento y limpieza de la pistola más rápido y seguro.

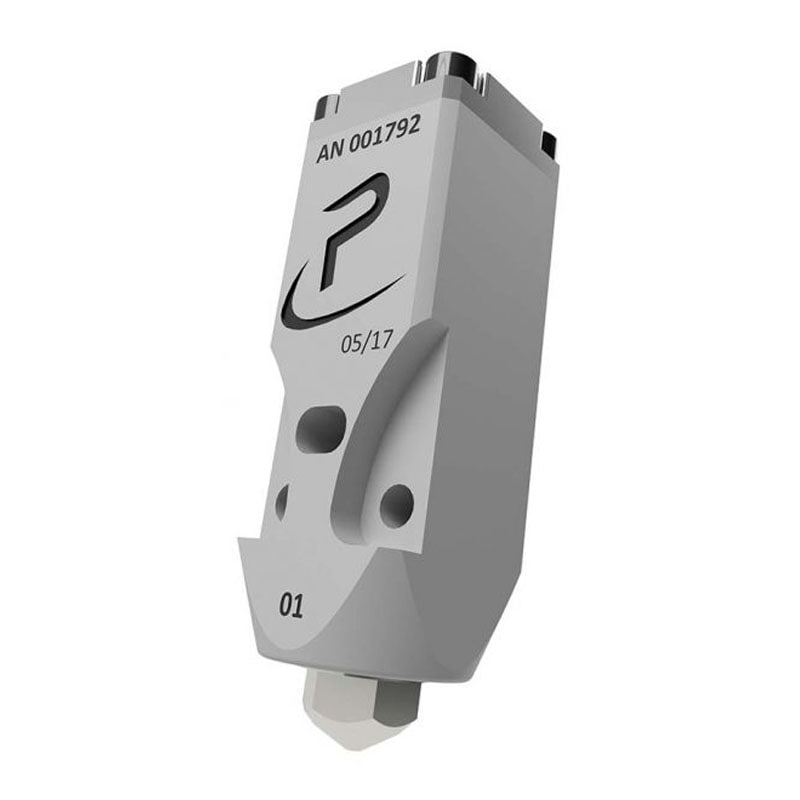

MÓDULO AO/AC AMX-45
Todas las pistolas están equipadas de serie con el nuevo módulo Serie AMX-45 AOAC del que depende la precisión y regularidad en la aplicación del adhesivo, factores que sólo se pueden conseguir gracias a la especial atención prestada a la fase de diseño y fabricación.
La principal característica del módulo AMX-45 AOAC es el innovador sistema de junta de doble cartucho intercambiable que garantiza una perfecta estanqueidad a altas presiones y altas temperaturas, así como un mantenimiento mínimo, económico, sencillo y duradero. El módulo se acciona tanto en apertura como en cierre mediante aire comprimido.
Esta funcionalidad, combinada con la boquilla Zero-Cavity, además de aumentar significativamente la velocidad de aplicación, contribuye a la eliminación completa de posibles filamentos durante la fase de cierre, proporcionando un corte limpio a diferencia de los módulos con cierre de resorte.

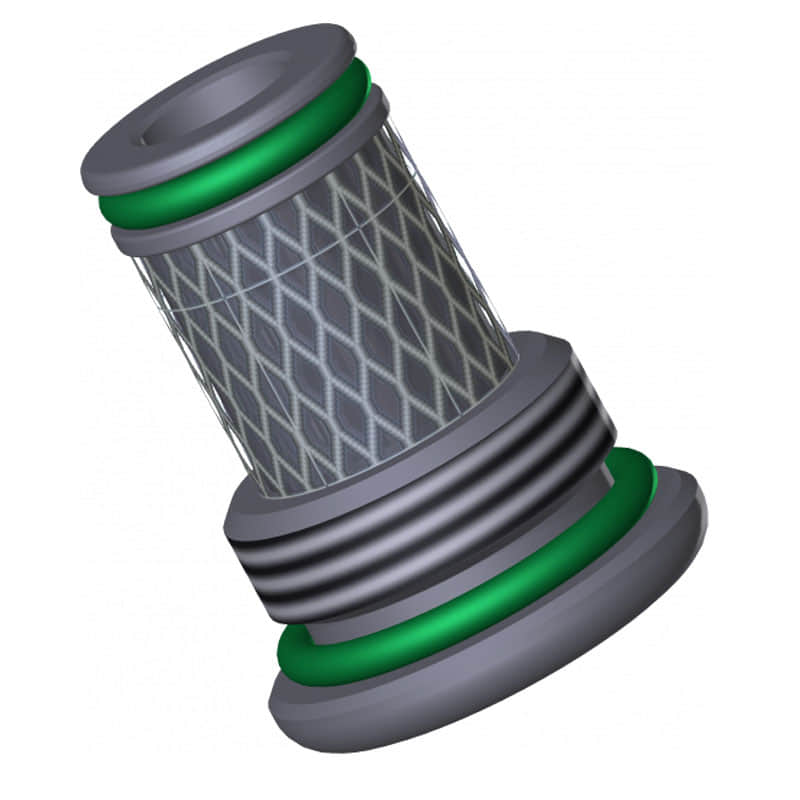

FILTRO DE PEGAMENTO
Garantiza una mejor distribución del adhesivo, previniendo y evitando la obstrucción de las boquillas por la presencia de impurezas en el propio adhesivo, reduciendo los tiempos de parada de la máquina.
Está integrado en el cuerpo de la pistola, es de fácil acceso y rápidamente reemplazable.
BOQUILLAS
La pistola se suministra de serie con boquillas auto limpiantes Zero-Cavity fabricadas en acero inoxidable con un orificio de diámetro mínimo de 0,25 mm hasta un máximo de 1,2 mm.
Se definen como Cavidad Cero ya que la persiana cierra directamente el orificio de la boquilla, eliminando posibles impurezas y garantizando una limpieza permanente de la propia boquilla y el consiguiente buen funcionamiento del sistema. Una amplísima gama de boquillas que incluye diferentes configuraciones y ejecuciones especiales en función de las necesidades del cliente.
Las boquillas Preo se diferencian de la competencia por sus características técnicas que se pueden resumir básicamente en tres puntos: el primero relativo a los materiales utilizados durante su fabricación que permiten una altísima resistencia al desgaste; el segundo aspecto se refiere a la conductividad térmica, muy superior a la de los aceros tradicionales, con la ventaja de una rápida transmisión del calor al menos 8 veces superior a la normal; El tercer aspecto se refiere a la geometría de la construcción, ya que incluso en las boquillas multidireccionales la fiabilidad del suministro es comparable a la boquilla tradicional de cavidad cero.
| CARACTER CARACTERISTICAS GENERALES |
| VERSION |
KV |
NDS |
MVN |
LV |
| DIMENSIONES (X) |
170 mm |
180 mm |
183 mm |
187mm |
| DIMENSIONES EN (y) |
84 mm |
98 mm |
97 mm |
101 mm |
| PESO |
800 gr (2lb) |
800 gr (2lb) |
800 gr (2lb) |
800 gr (2lb) |
| ADHESIVO AUTILIZADO Y VISCOSIDAD |
Hot-Melt hasta 5.000 Cps |
| TEMPERATURA DE FUNCIONAMIENTO |
50ºc ÷210ºc (120ºF÷410ºF) |
| CONTROL DE TEMPERATURA |
PT100 + 0.5ºc (1ºf) – Ni120 o NTC |
| CALEFACCIÓN |
mediante termo resistencia blindada |
| CUERPO DE LA PISTOLA |
tratado con una capa de óxido duro |
| MODULO |
de doble efecto (AO/AC) Auto limpiante de cavidad cero |
| BOQUILLA |
1-2-3-4 vías con diámetro mínimo 0,25 mm |
| RACOR HIDRÁULICO |
1/2 20” UNF |
| FILTRO |
de malla 200 con paso de 0,85 mm integrado en el cuerpo de la pistola |
| EMISiONES ACUSTICAS |
65-70 db |
| CLASE PROTECCIÓN DEL AISLAMIENTO |
IP42 |
| CUBIERTA AISLANTE |
en material plástico aislante de alta temperatura; protección del usuario contra contacto accidental; mejora de la eficiencia energética |
| CARACTERÍSTICAS ELÉCTRICAS |
| ALIMENTACIÓN ELÉCTRICA |
1/N/PE AC 230 V + 10% 50/60 Hz |
| POTENCIA INSTALADA |
180 W (0,8 A) |
| CARACTER CARACTERÍSTICAS NEUMÁTICAS |
| CICLOS DE VIDA |
50 millones |
| TIEMPO DE ENTREGA |
5 ms * |
| PRESIÓN DEL AIRE DE TRANSMISIÓN |
6 bar (seco, regulado y sin lubricar) |
| VÁLVULA SOLENOIDE |
24 VCC, 5,0 vatios |
| PRESIÓN MÁXIMA DE TRABAJO |
55 bar |
| RACOR DE ENTRADA DE AIRE M |
M5 para manguera de aire diám. 6mm |
